نظام تثبيت دائري
| فئات | مرسى |
|---|---|
| English details | Post tensioning round anchorage prestressing anchor system |
| علامة تجارية | Chunpeng |
| ضمان | سنة واحدة |
| نمط التصميم | صناعي |
| مكان المنشأ | الصين |
| اسم العلامة التجارية | EXA |
| رقم الموديل | مرسى نوع مسطح |
| نوع الوتد | 2 قطعة أو 3 قطع |
| صلابة المرساة | HRB50-100 |
| قطر الدائرة | 12.7 مم ، 15.2 مم ، إلخ |
| شهادة | SGS ، BV ، ISO9001 |
| مصنوع بطريقة مخصصة | يمكن تخصيص |
| تنزيل DOC |  |
| وقت تحديث | 2021-10-26 |
معلومات مفصلة

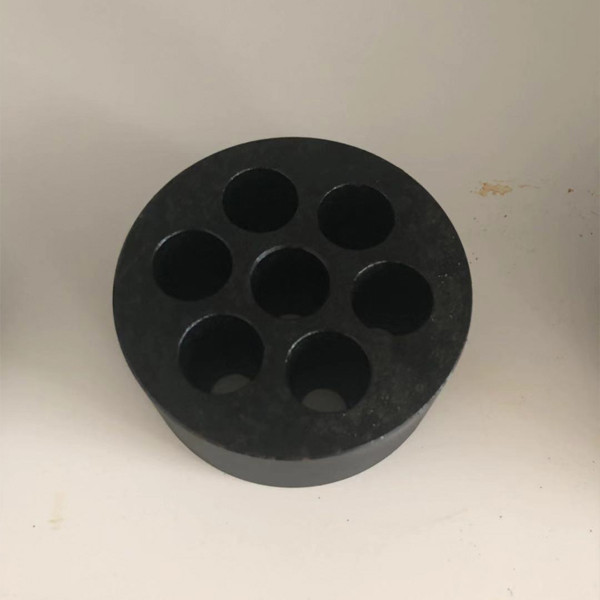

نظام تثبيت دائري YJM مرساة دائرية
يمكن تطبيق نظام التثبيت الدائري في نهاية الشد الثابتة والمتوترة. يستخدم عادة لشد بناء الجسر. يمكننا توريد مجموعة التثبيت YJM من 1 حبلا إلى 55 جدلا.
التطبيق: جسر ، بناء ، طريق سريع ، سكة حديد ، إلخ
المادة ： 45 # أو 40Cr
قياسي ： GB / ISO / ASTM / SGS
المعالجة السطحية: أسود مجلفن أو مسلوق
نوع المنتج ： فتحات متعددة (1-50 فتحة)
العبوة: صندوق خشبي
مجموعة واحدة من المرسى تشمل رأس مرساة + إسفين + قضيب حلزوني + لوحة تحمل
YJM 13 جدول معلمات المرساة ：
| اكتب | نوبر جذر حبلا الكمبيوتر | لوحة مرساة ΦA * B * ΦD | معرف منفاخ Φ د | خاتم مرساة ΦE * F. | التعزيز الحلزوني | لوحة مرساة | نماذج دعم جاك التوتر | ||
ΦG * ΦH * L | اللفات | تصاعد الملعب حفرة ΦK | قطر فتحة التركيب | ||||||
| YJM13-1 | 1 | 80 * 80 * 10 | Φ39 * 43 | Φ70 * Φ6 * 30 | 4 | YDC260Q | |||
YJM13-2 | 2 | Φ135 * 70 * Φ58 | Φ50 | Φ73 * 45 | Φ100 * Φ8 * 40 | 4 | 113 | م 10 | YCW60B |
| YJM13-3 | 3 | Φ135 * 70 * Φ58 | Φ50 | Φ78 * 45 | Φ100 * Φ8 * 40 | 4 | 113 | م 10 | YCW60B |
YJM13-4 | 4 | Φ136 * 80 * Φ62 | Φ55 | Φ88 * 47 | Φ130 * Φ10 * 40 | 4 | 115 | م 10 | YCW100B |
YJM13-5 | 5 | Φ136 * 80 * Φ62 | Φ55 | Φ98 * 47 | Φ130 * Φ10 * 40 | 4 | 115 | م 10 | YCW100B |
YJM13-6 | 6 | Φ146 * 80 * Φ62 | Φ55 | Φ103 * 45 | Φ140 * Φ10 * 50 | 4 | 126 | م 10 | YCW150B |
YJM13-7 | 7 | Φ146 * 80 * Φ62 | Φ55 | Φ103 * 45 | Φ140 * Φ10 * 50 | 4 | 126 | م 10 | YCW150B |
YJM13-8 | 8 | Φ162 * 100 * Φ78 | Φ70 | Φ117 * 50 | Φ160 * Φ12 * 50 | 4 | 140 | م 10 | YCW250B |
YJM13-9 | 9 | Φ176 * 120 * Φ88 | Φ80 | Φ127 * 45 | Φ170 * Φ14 * 50 | 5 | 153 | م 10 | YCW250B |
YJM13-10 | 10 | Φ183 * 120 * Φ90 | Φ80 | Φ137 * 45 | Φ180 * Φ14 * 50 | 5 | 162 | م 10 | YCW250B |
YJM13-11 | 11 | Φ210 * 120 * Φ100 | Φ90 | Φ147 * 50 | Φ210 * Φ14 * 60 | 5 | 180 | م 10 | YCW250B |
YJM13-12 | 12 | Φ210 * 120 * Φ100 | Φ90 | Φ147 * 50 | Φ210 * Φ14 * 60 | 5 | 180 | م 10 | YCW250B |
YJM13-13 | 13 | Φ210 * 140 * Φ100 | Φ90 | Φ157 * 50 | Φ210 * Φ14 * 60 | 5 | 185 | م 10 | YCW350B |
YJM13-14 | 14 | Φ210 * 140 * Φ100 | Φ90 | Φ157 * 50 | Φ210 * Φ14 * 60 | 5 | 185 | م 10 | YCW350B |
YJM13-15 | 15 | Φ234 * 160 * 100 | Φ90 | Φ167 * 50 | Φ230 * Φ16 * 60 | 5 | 200 | م 10 | YCW350B |
YJM13-16 | 16 | Φ234 * 160 * 100 | Φ90 | Φ167 * 55 | Φ230 * Φ16 * 60 | 5 | 200 | م 10 | YCW350B |
YJM13-17 | 17 | Φ234 * 160 * 100 | Φ90 | Φ167 * 55 | Φ230 * Φ16 * 60 | 5 | 200 | م 10 | YCW350B |
YJM13-18 | 18 | Φ234 * 160 * 100 | Φ90 | Φ167 * 60 | Φ230 * Φ16 * 60 | 5 | 200 | م 10 | YCW400B |
YJM13-19 | 19 | Φ244 * 180 * 100 | Φ90 | Φ230 * Φ16 * 60 | 5 | 210 | م 10 | YCW400B | |
| اكتب | نوبر جذر حبلا الكمبيوتر | لوحة مرساة ΦA * B * ΦD | معرف منفاخ Φ د | خاتم مرساة ΦE * F. | التعزيز الحلزوني | لوحة مرساة | نماذج دعم جاك التوتر | ||
ΦG * ΦH * L | اللفات | تصاعد الملعب حفرة ΦK | قطر فتحة التركيب | ||||||
| YJM15-1 | 1 | 80 * 80 * Φ12 | Φ45 * 45 | Φ70 * Φ6 * 30 | 4 | م 10 | YDC260Q (YDC240Q) | ||
| YJM15-2 | 2 | 135 * 70 * Φ58 | Φ50 | Φ78 * 45 | 100 * 8 * 40 | 4 | 113 | م 10 | |
YJM15-3 | 3 | 135 * 70 * Φ58 | Φ50 | Φ88 * 48 | 100 * 8 * 40 | 4 | 113 | م 10 | YCW100B |
YJM15-4 | 4 | 136 * 80 * 62 | Φ55 | Φ98 * 48 | 130 * Φ10 * 40 | 4 | 115 | م 10 | YCW100B |
YJM15-5 | 5 | 146 * 80 * 62 | Φ55 | Φ103 * 48 | 140 * Φ10 * 50 | 4 | 126 | م 10 | YCW100B YCW150B |
YJM15-6 | 6 | 162 * 100 * Φ78 | Φ70 | Φ117 * 48 | 160 * 12 * 50 | 4 | 140 | م 10 | YCW150B |
YJM15-7 | 7 | 162 * 100 * Φ78 | Φ70 | Φ117 * 50 | 160 * 12 * 50 | 4 | 140 | م 10 | YCW150B YCW250B |
YJM15-8 | 8 | 176 * 120 * Φ88 | Φ80 | Φ127 * 50 | 170 * 14 * 50 | 4 | 153 | م 10 | YCW250B |
YJM15-9 | 9 | 183 * 120 * 90 | Φ80 | Φ137 * 50 | 180 * 14 * 50 | 5 | 162 | م 10 | YCW250B |
YJM15-10 | 10 | 210 * 120 * 100 | Φ90 | Φ147 * 50 | 210 * 14 * 60 | 5 | 180 | م 10 | YCW250B |
YJM15-11 | 11 | 210 * 140 * 100 | Φ90 | Φ157 * 50 | 210 * 14 * 60 | 5 | 185 | م 10 | YCW250B |
YJM15-12 | 12 | 210 * 140 * 100 | Φ90 | Φ157 * 50 | 210 * 14 * 60 | 5 | 185 | م 10 | YCW250B |
YJM15-13 | 13 | 210 * 140 * 100 | Φ90 | Φ157 * 55 | 210 * 14 * 60 | 5 | 185 | م 10 | YCW350B |
YJM15-14 | 14 | 234 * 160 * 100 | Φ90 | Φ167 * 60 | 230 * 16 * 60 | 5 | 200 | م 10 | YCW350B |
YJM15-15 | 15 | 234 * 160 * 100 | Φ90 | Φ167 * 60 | 230 * 14 * 60 | 5 | 200 | م 10 | YCW350B |
YJM15-16 | 16 | 244 * 180 * 100 | Φ90 | Φ177 * 60 | 230 * 16 * 60 | 5 | 210 | م 10 | YCW350B YCW400B |
YJM15-17 | 17 | 250 * 180 * 100 | Φ90 | Φ187 * 65 | 230 * 16 * 60 | 5 | 218 | م 10 | YCW350B YCW400B |
YJM15-18 | 18 | 265 * 200 * Φ110 | Φ 100 | Φ187 * 65 | 250 * 16 * 60 | 5 | 228 | م 10 | YCW400B |
YJM15-19 | 19 | 265 * 200 * Φ110 | Φ 100 | Φ187 * 65 | 250 * 16 * 60 | 6 | 228 | م 10 | YCW400B YCW500A |
YJM15-20 / 21/22 | 21/22 | 310 * 240 * Φ130 | Φ120 | Φ215 * 70 | 300 * 18 * 60 | 6 | 260 | م 10 | YCW500A |
YJM15-23 | 23 | 310 * 240 * Φ140 | Φ130 | Φ215 * 70 | 300 * 22 * 60 | 6 | 270 | م 10 | YCW650A |
YJM15-25 / 26/27 | 25/26/27 | 350 * 290 * 150 | Φ130 | Φ260 * 90 | 310 * 16 * 60 | 7 | 290 | م 10 | YCW650A |
YJM15-30 / 31 | 30/31 | 370 * 290 * Φ150 | Φ140 | Φ290 * 105 | 400 * 20 * 60 | 8 | 350 | م 10 | YCW900A |
YJM15-34 / 37 | 34/37 | 465 * 340 * Φ170 | Φ160 | Φ320 * 112 | 450 * 20 * 60 | 8 | 376 | م 10 | YCW900A |
YJM15-43 / 44 | 43/44 | 500 * 450 * Φ170 | Φ160 | Φ345 * 130 | 470 * 20 * 60 | 8 | 400 | م 10 | YCW1200A |
YJM15-54 / 55 | 54/55 | 500 * 510 * Φ170 | Φ160 | ||||||

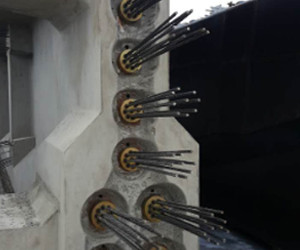

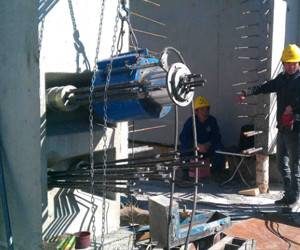

تطبيق
تعلم المزيد من الأسئلة الشائعة
هل يمكنني زيارتك؟
إجابه:
بالتأكيد ، إذا كنت ترغب في زيارة مصنعنا ، فيرجى الاتصال بنا لتحديد موعد.
المزيد من التفاصيل
كيف يمكنني معرفة كيف يتم تنفيذ طلبي؟
إجابه:
سنقوم بفحص واختبار جميع العناصر لتجنب التلف والأجزاء المفقودة قبل الشحن. سيتم إرسال صور الفحص التفصيلية للطلب إليك لتأكيد الحجز قبل التسليم.
المزيد من التفاصيل
هل يمكنك تقديم ضمان لمنتجاتك؟
إجابه:
3.نعم ، نقدم ضمان الرضا بنسبة 100٪ على جميع العناصر. لا تتردد في التعليق على الفور إذا لم تكن راضيًا عن الجودة أو الخدمة التي نقدمها. بالنسبة للطلبات الخارجية ، قدمنا لك رسائل بريد إلكتروني تحتوي على تفاصيل تتضمن صورًا أو فيديو قصيرًا لتأكيد الجودة قبل الشحن.
المزيد من التفاصيل
4.متى من وقت التسليم الخاص بك؟
إجابه:
تحتاج عمومًا إلى 5-10 أيام إذا كانت متوفرة في المخزون. أو تحتاج إلى 15-20 يومًا إذا كان خارج المخزون.
